Schémata zapojení elektrických zámků, čteček a odchodových tlačítek

Jak zapojit elektrický zámek? Zapojení elektrických zámků, elektrických otvíračů, čteček a odchodových tlačítek je klíčovým prvkem při instalaci systémů zabezpečení a kontroly přístupu. Tato zařízení spolupracují tak, aby zajistila efektivní a bezpečný přístup k chráněným prostorům, přičemž každá součást má svou specifickou funkci a požadavky na zapojení.

Zapojení elektrických zámků se liší dle typu zámku – fail-safe / fail-secure, dle typu použitého napájecího zdroje – standardní / se spínáním, dle výstupů ovládacího zařízení (čtečky) – NO / NC / COM / OPEN / SW / OPEN 1 / OPEN 2 a také dle toho, zda je použito odchodové tlačítko, či nikoliv.

U některých typů elektrických zámků je také možné monitorování stavu zámku, propojení s dveřními senzory, elektronickou požární signalizací EPS a dalšími prvky.

Funkce vstupů a výstupů ovládacích zařízení (čteček / klávesnic)

Výstupy se liší dle konkrétního modelu čtečky / klávesnice.

  • 12V – napájení 12V +
  • GND – napájení 12V -
  • NO – "normally open" – pro ovládání zámků fail-secure
  • NC – "normally closed" – pro ovládání zámků fail-safe
  • COM – "common" – společný kontakt
  • OPEN – pro připojení odchodového tlačítka
  • SW – u některých čteček nahrazuje výstup "OPEN" pro odchodové tlačítko
  • OPEN 1 – u některých čteček nahrazuje výstup "NO"
  • OPEN 2 – u některých čteček nahrazuje výstup "COM"
  • BELL 1 – pro připojení domovního zvonku
  • BELL 2 – pro připojení druhého domovního zvonku
  • D0 – výstup pro Wiegand kontroler
  • D1 – výstup pro Wiegand kontroler

Schémata zapojení pro zdroje se spínáním

Přehledná schémata zapojení přístupových čteček a klávesnic napájených napájecími zdroji se spínáním. Tyto zdroje jsou pro napájení přístupových systémů doporučené. Na schématech je vyobrazeno i zapojení volitelného příslušenství - záložní baterie (tuto funkci musí zdroj podporovat) a odchodového tlačítka.

  • Zapojení diody 1N4004, nebo podobné, není u použití zdroje se spínáním nutné, nicméně je doporučené a prodlužuje životnost čtečky i zdroje.
  • Svorky zdroje CONTROL + a CONTROL - nejsou v těchto schématech použity, nicméně jejich použití je také možné pro spínání zámků prostřednictvím řídicího vstupu zdroje – například místo svorky PUSH, pokud má čtečka nebo kontrolér výstup typu NO/COM. V takovém případě sepnutí kontaktu mezi CONTROL + a CONTROL – aktivuje relé zdroje a tím i napájení zámku.
  • Veškeré zdroje se spínáním z naší nabídky disponují také funkcí TIME, tedy nastavením času sepnutí, zpravidla 0–15 / 30 s. Tuto funkci lze využít např. pro případ, že samotná čtečka / klávesnice nemá možnost softwarového nastavení času sepnutí.

1. Zámek: fail-secure – odemčeno při napájení

Schéma určené pro elektromechanické zadlabací zámky, standardní elektrické otvírače, elektrické kolíkové zámky fail-secure a další typy elektrických zámků, které se odemykají sepnutím napájení.

Schéma zapojení pro zámek fail secure

  • Pokud je odchodové tlačítko podsvětlené, je zapotřebí zapojit ještě napájení tlačítka na napájecí zdroj: +12V a GND.

2. Zámek: fail-safe – odemčeno při odpojení napájení

Schéma určené pro elektromagnetické zámky, reverzní elektromechanické zadlabací zámky, reverzní elektrické otvírače, elektrické kolíkové zámky a další typy elektrických zámků, které se odemykají přerušením napájení.

Schéma zapojení pro zámek fail safe

  • Pokud je odchodové tlačítko podsvětlené, je zapotřebí zapojit ještě napájení tlačítka na napájecí zdroj: +12V a GND.

3. Elektromotorický zámek s kladným spínacím vstupem

Schéma určené pro elektromotorické zámky s trvalým napájením a samostatným spínacím vstupem, typicky G-U Secury Automatic s motorovou sadou K-18153-01-0-0. Motor je trvale napájen a odemknutí je vyvoláno přivedením kladného napětí na spínací vodič. Neplatí pro zámky, které vyžadují ovládání prostřednictvím vlastní ústředny, např. ABLOY EL520 nebo EL420.

Schéma zapojení pro zámek s bezpotenciálním kontaktem

  • Pokud je odchodové tlačítko podsvětlené, je zapotřebí zapojit ještě napájení tlačítka na napájecí zdroj: +12V a GND.
Příklad – motor G-U Secury Automatic K-18153-01-0-0:
  • Hnědý vodič: trvalé +12 až +24 V DC
  • Šedý vodič: GND / záporný pól napájení
  • Černý vodič: spínací vstup – odemknutí přivedením kladného napětí

Schémata zapojení pro standardní zdroje bez spínání

Schémata jsou řazena dle typu čtečky, resp. výstupů na čtečce, dále dle typu připojovaného zámku / otvírače a dle použití a typu odchodového tlačítka.
Obrázky čteček, zámků, odchodových tlačítek a zdrojů mají pouze ilustrativní charakter a slouží jako příklady, schéma je vždy platné pro všechny modely s danými výstupy / vstupy.

POZOR – Standardní napájecí zdroje nedoporučujeme používat pro napájení přístupových systémů. Při přímém spínání indukčního DC zámku / otvírače výstupem čtečky je nutné použít ochrannou diodu 1N4004 nebo ekvivalentní, zapojenou paralelně k zámku. Alternativou je použití pomocného relé, které oddělí zámek od výstupu čtečky.
1.
  • Výstupy čtečky: NO / COM / NC / OPEN (např. modely CF3, HF3, HB3, HF4, S6, S7)
  • Zámek: fail-secure – odemčeno při napájení
  • Typ zdroje: standardní bez spínání
  • Odchodové tlačítko: NE
Schéma zapojení NO/COM/NC/OPEN, fail-secure, standardní zdroj, bez odchodového tlačítka
POZOR – U klávesnic s výstupy NO / COM / NC / OPEN (např. modely CF3, HF3, HB3, HF4, S6, S7) je při přímém spínání indukčního DC zámku / otvírače standardním zdrojem nutné použít diodu 1N4004 nebo ekvivalentní, zapojenou paralelně k zámku. V opačném případě může zpětný napěťový impuls poškodit výstupní obvody čtečky.
Varianta s pomocným relé: Pokud je použit např. modul ELKO EP VS116U, čtečka spíná pouze cívku pomocného relé a zámek je napájen přes jeho spínací kontakt. Pro fail-secure zapojte +12V na COM čtečky, NO čtečky na A1 relé a A2 relé na GND. +12V ze zdroje přiveďte na svorku 11 relé, ze svorky 14 pokračujte na + zámku a - zámku připojte na GND. Při tomto zapojení není ochranná dioda nutná pro ochranu výstupu čtečky.

2.
  • Výstupy čtečky: NO / COM / NC / OPEN (např. modely CF3, HF3, HB3, HF4, S6, S7)
  • Zámek: fail-safe – odemčeno při odpojení napájení
  • Typ zdroje: standardní bez spínání
  • Odchodové tlačítko: NE
Schéma zapojení NO/COM/NC/OPEN, fail-safe, standardní zdroj, bez odchodového tlačítka
POZOR – U klávesnic s výstupy NO / COM / NC / OPEN (např. modely CF3, HF3, HB3, HF4, S6, S7) je při přímém spínání indukčního DC zámku / otvírače standardním zdrojem nutné použít diodu 1N4004 nebo ekvivalentní, zapojenou paralelně k zámku. V opačném případě může zpětný napěťový impuls poškodit výstupní obvody čtečky.
Varianta s pomocným relé: Pokud je použit např. modul ELKO EP VS116U, čtečka spíná pouze cívku pomocného relé a zámek je napájen přes jeho spínací kontakt. Pro fail-safe zapojte +12V na COM čtečky, NC čtečky na A1 relé a A2 relé na GND. +12V ze zdroje přiveďte na svorku 11 relé, ze svorky 14 pokračujte na + zámku a - zámku připojte na GND. Relé je v klidovém stavu sepnuté a při povelu k odemčení odpojí napájení zámku. Při tomto zapojení není ochranná dioda nutná pro ochranu výstupu čtečky.

3.
  • Výstupy čtečky: NO / COM / NC / OPEN (např. modely CF3, HF3, HB3, HF4, S6, S7)
  • Zámek: fail-secure – odemčeno při napájení
  • Typ zdroje: standardní bez spínání
  • Odchodové tlačítko: NO / COM
Schéma zapojení NO/COM/NC/OPEN, fail-secure, standardní zdroj, s odchodovým tlačítkem
POZOR – U klávesnic s výstupy NO / COM / NC / OPEN (např. modely CF3, HF3, HB3, HF4, S6, S7) je při přímém spínání indukčního DC zámku / otvírače standardním zdrojem nutné použít diodu 1N4004 nebo ekvivalentní, zapojenou paralelně k zámku. V opačném případě může zpětný napěťový impuls poškodit výstupní obvody čtečky.
Varianta s pomocným relé: Zapojení pomocného relé je shodné se schématem 1. Odchodové tlačítko zůstává zapojené podle schématu do vstupu OPEN čtečky. Při použití pomocného relé není ochranná dioda nutná pro ochranu výstupu čtečky.

4.
  • Výstupy čtečky: NO / COM / NC / OPEN (např. modely CF3, HF3, HB3, HF4, S6, S7)
  • Zámek: fail-safe – odemčeno při odpojení napájení
  • Typ zdroje: standardní bez spínání
  • Odchodové tlačítko: NO / COM
Schéma zapojení NO/COM/NC/OPEN, fail-safe, standardní zdroj, s odchodovým tlačítkem
POZOR – U klávesnic s výstupy NO / COM / NC / OPEN (např. modely CF3, HF3, HB3, HF4, S6, S7) je při přímém spínání indukčního DC zámku / otvírače standardním zdrojem nutné použít diodu 1N4004 nebo ekvivalentní, zapojenou paralelně k zámku. V opačném případě může zpětný napěťový impuls poškodit výstupní obvody čtečky.

5.
  • Výstupy čtečky: NO / COM / NC / OPEN (např. modely CF3, HF3, HB3, HF4, S6, S7)
  • Zámek: fail-secure – odemčeno při napájení
  • Typ zdroje: standardní bez spínání
  • Odchodové tlačítko: NO / COM / NC / +12V / GND
Schéma zapojení NO/COM/NC/OPEN, fail-secure, standardní zdroj, s odchodovým tlačítkem +12V GND
POZOR – U klávesnic s výstupy NO / COM / NC / OPEN (např. modely CF3, HF3, HB3, HF4, S6, S7) je při přímém spínání indukčního DC zámku / otvírače standardním zdrojem nutné použít diodu 1N4004 nebo ekvivalentní, zapojenou paralelně k zámku. V opačném případě může zpětný napěťový impuls poškodit výstupní obvody čtečky.

6.
  • Výstupy čtečky: NO / COM / NC / OPEN (např. modely CF3, HF3, HB3, HF4, S6, S7)
  • Zámek: fail-safe – odemčeno při odpojení napájení
  • Typ zdroje: standardní bez spínání
  • Odchodové tlačítko: NO / COM / NC / +12V / GND
Schéma zapojení NO/COM/NC/OPEN, fail-safe, standardní zdroj, s odchodovým tlačítkem +12V GND
POZOR – U klávesnic s výstupy NO / COM / NC / OPEN (např. modely CF3, HF3, HB3, HF4, S6, S7) je při přímém spínání indukčního DC zámku / otvírače standardním zdrojem nutné použít diodu 1N4004 nebo ekvivalentní, zapojenou paralelně k zámku. V opačném případě může zpětný napěťový impuls poškodit výstupní obvody čtečky.

7.
  • Výstupy čtečky: NC / OPEN 1 / OPEN 2 (např. modely K33F)
  • Zámek: fail-secure – odemčeno při napájení
  • Typ zdroje: standardní bez spínání
  • Odchodové tlačítko: NE
Schéma zapojení NC/OPEN1/OPEN2, fail-secure, standardní zdroj, bez tlačítka

8.
  • Výstupy čtečky: NC / OPEN 1 / OPEN 2 (např. modely K33F)
  • Zámek: fail-safe – odemčeno při odpojení napájení
  • Typ zdroje: standardní bez spínání
  • Odchodové tlačítko: NE
Schéma zapojení NC/OPEN1/OPEN2, fail-safe, standardní zdroj, bez odchodového tlačítka

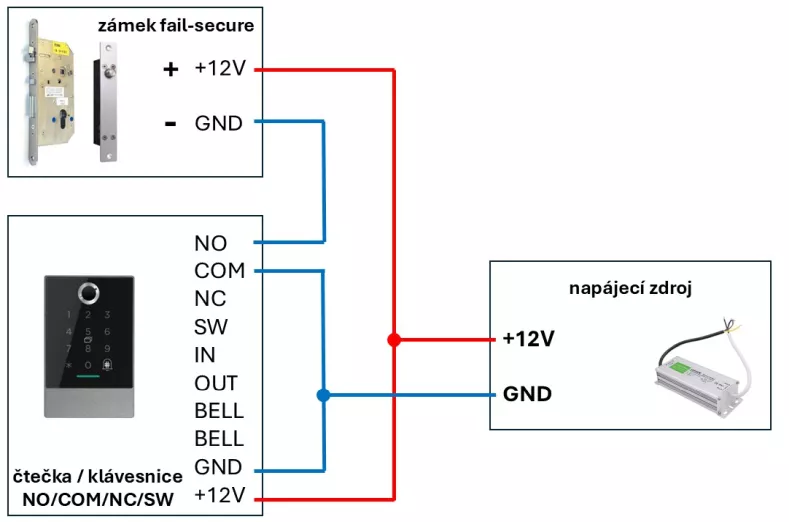

9.
  • Výstupy čtečky: NO / COM / NC / SW (např. modely K2F, K3, K3F, K3Q, K4F, K7F)
  • Zámek: fail-secure – odemčeno při napájení
  • Typ zdroje: standardní bez spínání
  • Odchodové tlačítko: NE
schéma zapojení K2F, K3, K3F, K3Q fail secure standardní zdroj bez odchodového tlačítka

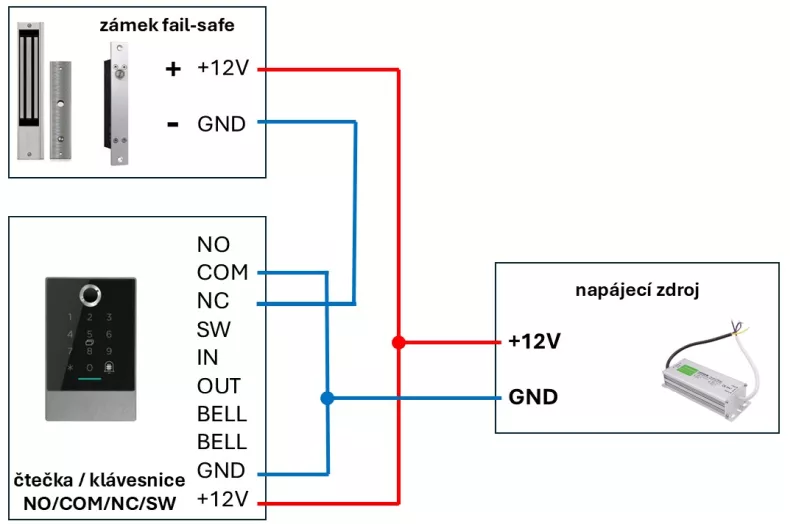

10.
  • Výstupy čtečky: NO / COM / NC / SW (např. modely K2F, K3, K3F, K3Q, K4F, K7F)
  • Zámek: fail-safe – odemčeno při odpojení napájení
  • Typ zdroje: standardní bez spínání
  • Odchodové tlačítko: NE
schéma zapojení K2F, K3, K3F, K3Q fail safe standardní zdroj bez odchodového tlačítka

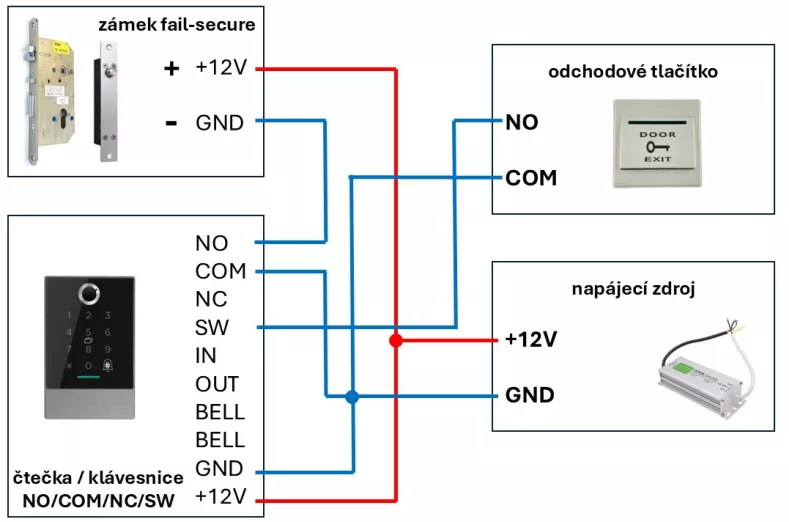

11.
  • Výstupy čtečky: NO / COM / NC / SW (např. modely K2F, K3, K3F, K3Q, K4F, K7F)
  • Zámek: fail-secure – odemčeno při napájení
  • Typ zdroje: standardní bez spínání
  • Odchodové tlačítko: ANO
schéma zapojení K2F, K3, K3F, K3Q fail secure standardní zdroj odchodové tlačítko

11.A.
  • Výstupy čtečky: NO / COM / NC / SW (např. modely K2F, K3, K3F, K3Q, K4F, K7F)
  • Zámek: elektromotorický – s trvalým napájením a kladným spínacím vstupem, typicky G-U Secury Automatic s motorovou sadou K-18153-01-0-0. Odemknutí je aktivováno přivedením kladného napětí na spínací vodič.
  • Typ zdroje: standardní bez spínání
  • Odchodové tlačítko: ANO

12.
  • Výstupy čtečky: NO / COM / NC / SW (např. modely K2F, K3, K3F, K3Q, K4F, K7F)
  • Zámek: fail-safe – odemčeno při odpojení napájení
  • Typ zdroje: standardní bez spínání
  • Odchodové tlačítko: ANO
schéma zapojení K2F, K3, K3F, K3Q fail safe standardní zdroj odchodové tlačítko
13.
  • Výstupy čtečky: NO / COM / NC / OPEN (např. CF3, HF3, HB3, HF4, S6, S7)
  • Zámek: elektromotorický s trvalým napájením a kladným spínacím vstupem, např. G-U Secury Automatic K-18153-01-0-0
  • Typ zdroje: standardní 12 V DC bez spínání
  • Pomocné relé: např. ELKO EP VS116U
Zapojení standardního zdroje, čtečky, pomocného relé a motoru G-U:
+12 V ze zdroje
  ├─→ +12V čtečky
  ├─→ COM čtečky
  ├─→ hnědý vodič G-U – trvalé napájení motoru
  └─→ svorka 11 relé VS116U

GND ze zdroje
  ├─→ GND čtečky
  ├─→ A2 relé VS116U
  └─→ šedý vodič G-U – GND motoru

NO čtečky → A1 relé VS116U
Svorka 14 relé VS116U → černý vodič G-U – spínací vstup

Po autorizaci uživatele čtečka propojí kontakty COM a NO a přivede +12 V na svorku A1 pomocného relé. Relé sepne kontakt 11–14 a tím přivede +12 V na černý spínací vodič motoru G-U. Hnědý vodič motoru zůstává napájen trvale.

Poznámka: Toto zapojení předpokládá společný 12 V DC zdroj pro čtečku, pomocné relé a motor. Zdroj musí být dostatečně dimenzován pro odběr všech připojených zařízení.
