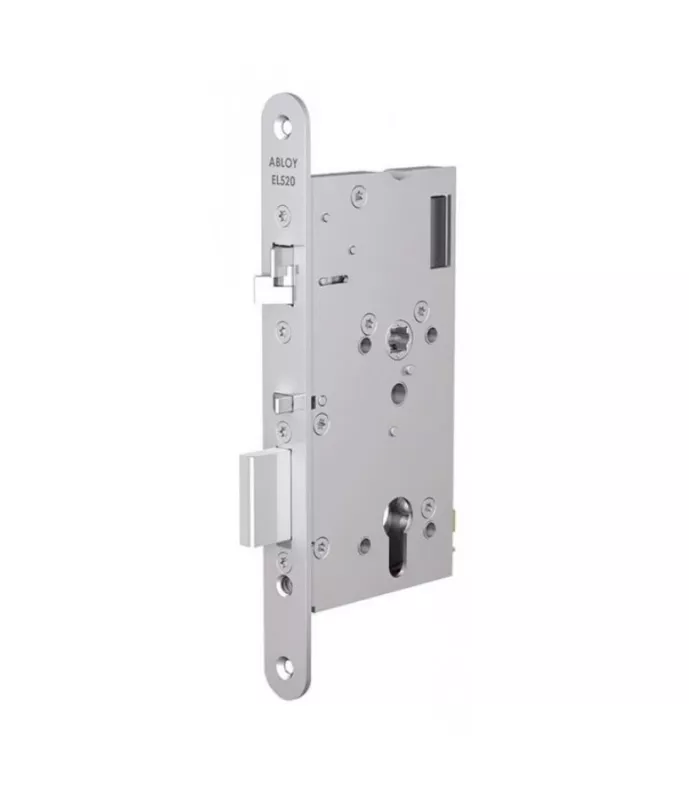

Zámek zadlabací panikový samozamykací elektromotorický ABLOY EL520 72/60/20 P/L

EL520/60/20

ABLOY EL520 je bezpečnostní elektromotorický samozamykací zámek určený pro vchodové, únikové a požární dveře. Nabízí automatické dvoubodové uzamčení, rychlé a tiché odemčení během 0,7 sekundy a vysokou spolehlivost i při intenzivním provozu. Zámek je vybaven panikovou funkcí pro bezpečný únik, možností mechanického odemčení a elektronickou ochranou proti chybné manipulaci. Je vhodný pro vnitřní i venkovní použití, napájení 12–24 V DC nebo 12–18 V AC, a splňuje certifikace pro únikové a požární cesty.

BEZ ústředny EA420.

Specifikace a rozměry:

Druh: PZ - pro zámkovou vložku

Orientace střelky: P/L (pravolevý)

Rozteč: 72mm

Dorn: 60mm

Zádlab: 93mm

Čtyřhran: 9mm - půchozí (s redukcí v balení možno použít čtyřhran 8mm)

Čelo: 20x235x3mm

Tvar čela: kulaté

Materiál čela: nerez - vysoká ochrana proti korozi

Počet západů: 1

Převod: ANO

Paniková funkce: ANO - dle EN 179 a EN 1125

Samozamykací: ANO

Bezpečnostní třída: RC 4

Protipožární: ANO - dle EN 1634

Napájení: 12-24 V DC ; 12 - 18 V AC

Použití:

• pro vnitřní i venkovní rámové dveře s úzkým profilem rámu
• vhodný pro dveře s velkým počtem průchodů 200 a více za den
• zámek může být ovládán výstupním kontaktem ze čtečky karet, klávesnice, pohybového čidla, tlačítkem, apod.
• zámek ABLOY EL420 lze použít ve spojení s různými typy pohonů dveří, viz. kapitola "Pohony dveří"
• určen jak pro průchozí dveře se čtečkou na obou stranách, tak i pro vstupní dveře, které jsou ovládány elektricky jen z venkovní strany - z vnitřní strany antipanic funkce vždy umožňuje otevřít dveře stisknutím kliky = nouzový východ
• lze použít do požárně odolných dveří

Hlavní výhody:

• pravolevý - obousměrná střelka
• samozamykací - při každém zavření dveří se automaticky vysune závora zámku
• jištěné zamykání zámku - v zamčeném stavu je vysunuta závora a zároveň je blokována střelka zámku - zámek je zajištěn ve dvou bodech
• jednotné napájení - 12 - 24 V DC, 12 - 18 V AC
• rychlé odemčení zámku - 0,7s
• možnost monitorování činnosti zámku - viz. "Signalizace" v části "Technická data".

Certifikace

• Trezor test - Bezpečnostní třída 4 (RC4, BT4)
• NBÚ - Ověření způsobilosti technického prostředku typu: 2 Bodové hodnocení technického prostředku podle přílohy č.1 vyhlášky č. 528/2005Sb., o fyzické bezpečnosti a certifikaci technických prostředků: SS4=2
• ČSN EN 1627 - Odolnost proti násilnému vniknutí
• ČSN EN 179 - Pro únikové východy
• ČSN EN 1125 - Pro panikové únikové východy
• ČSN EN 1634-1 - Pro požárně odolné dveře
• STN EN 12209:2004 - Stavebné kovanie. Zámky a uzávery. Mechanicky ovládané zámky, uzávery a protiplechy
• STN P ENV 1627:2001 - Odolnosť proti násilnému vniknutiu

Funkce:

• Po příchodu aktivačního signálu je motoricky zatažena závora dovnitř zámku a následně odblokována střelka. Zámek je odemčen a dveře je možné otevřít pouhým zatlačením.
• Po uzavření dveří je zajišťovací střelka společně s hlavní střelkou zatlačena o protiplech do těla zámku a po vyskočení hlavní střelky do zárubně dojde k automatickému vysunutí závory a následnému zablokování střelky. Zámek je uzamčen ve dvou bodech a je elektromotoricky chráněn proti vysunutí závory mimo zárubeň.
• V případě výpadku napájení zůstává zámek v uzamčeném stavu.
• Zámek je vždy možné odemknout cylindrickou vložkou z obou stran dveří nebo stiskem kliky z vnitřní strany dveří, tzv. antipanic funkce.

Obsah balení:

• zámek
• 2ks redukce pro čtyřhran 8/9

Produktový list, certifikáty a další dokumenty naleznete v záložce „Ke stažení“.
